2 混和池・3 フロック形成池



混和池



混和池

構  造  RC造 フラッシュミキサー

形  状   巾4.0m×長4.0m×深3.55m(3池)
       巾4.0m×長4.0m×深2.2m(6池)

池  数  9

容  量  57m3/池×3池+35m3/池
      ×6池=381m3

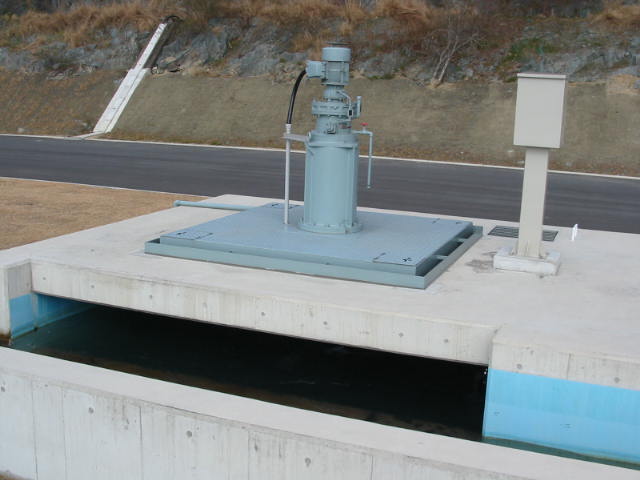

 原水の濁りを沈めやすくするための薬品(PAC)を注入して、フラッシュミキサーでかき混ぜる設備です。




フロック形成池



フロック形成池

構  造  RC造  フロキュレーター

形  状  巾24.5m×長14.0m×深3.5m(3池)
       巾25.0m×長10.5m×深3.5m
(6池)

池  数  9

容  量  1,201m3/池×3池+919m3/池
       ×6池=9,117m3

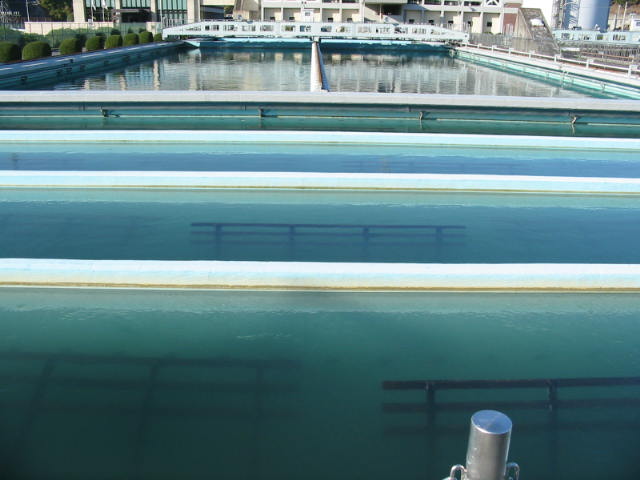

フロック形成池

 混和池から来た水を大きくて長い水車板のゆっくりとした回転で不純物の固まり(フロック)を大きくしています。

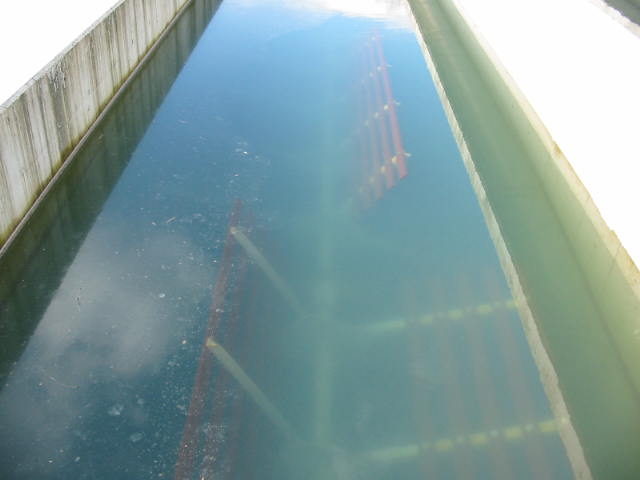

 水車板が回っている様子です。回転速度は1分間に1~3回転程度です。

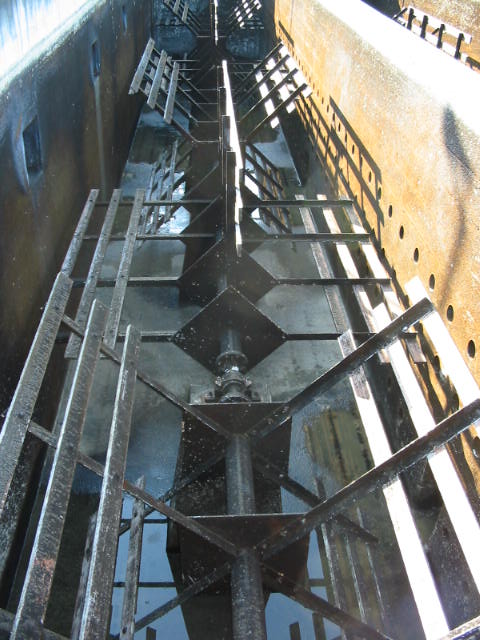

フロック形成池(水を抜いた時)  水のない時の写真ですが、フロックは、写真右の多数の孔から次のフロック形成池へ流れていきます。
