5 急速ろ過池

急速ろ過池



急速ろ過池      構   造  RC造
     形   状  巾8.4m×長12.6m×深3.08m(12池)
             巾8.6m×長17.4m×深3.0m(16池)
     池   数  28
     ろ過面積  106m2/池×12池=1,272m2
             150m2/池×16池=2,400m2
     ろ過速度  120m/日(12池)
            123m/日(16池)
     洗   浄  固定及び回転式表面洗浄、逆流洗浄併用


 砂の層でこしてきれいな水にするところで、きれいにするという意味では最終段階です。


急速ろ過池断面 急速ろ過池断面(拡大)

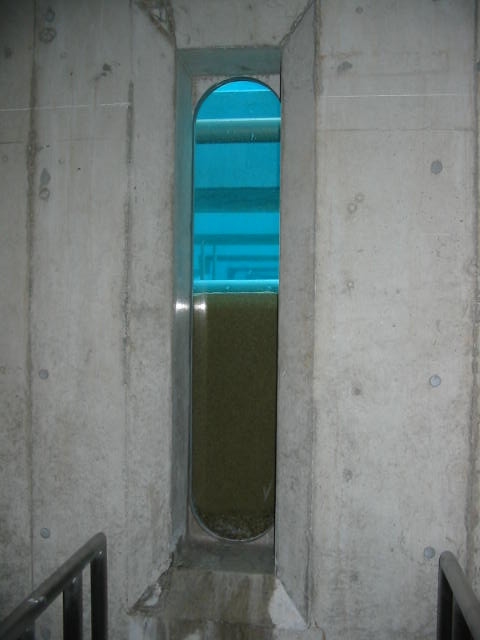

急速ろ過池の断面です。(左写真)

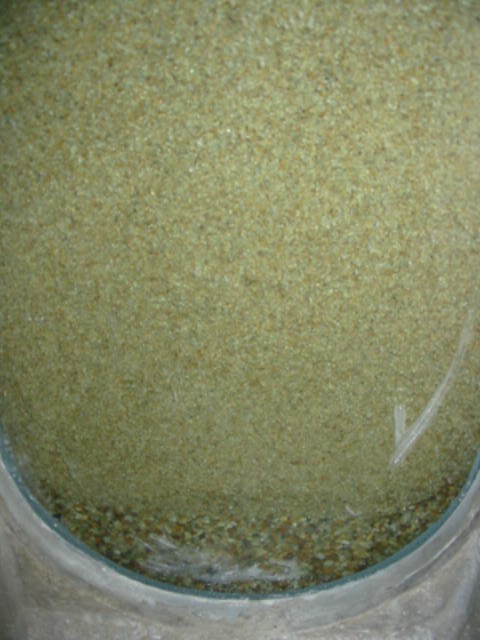

更に拡大したものですが、よく見ると砂の粒子が下の方(深い方)が粗くなっているのがわかります。(右写真)
