浄水処理のながれ(御所浄水場)

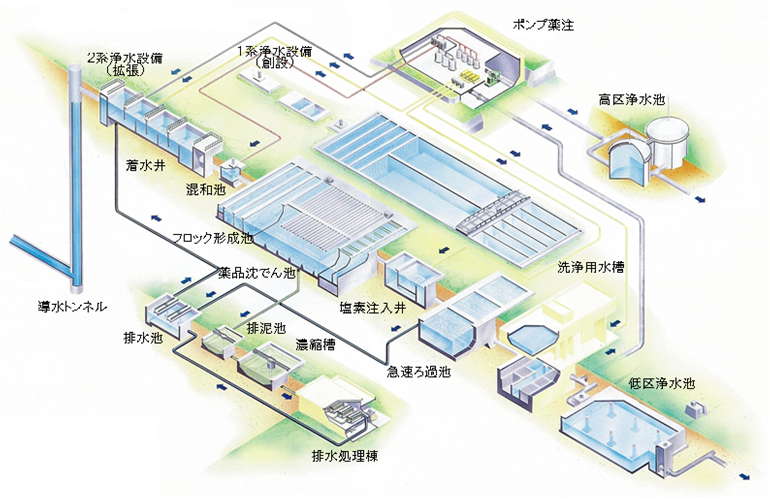

御所浄水場工程
着水井 原水が最初にとう着する池です。
水の量を調節します。
高区浄水池  きれいになった水を貯めておきます。
混和池 にごりをかためる薬(凝集剤)を水に入れてよくかき混ぜます。 ポンプ薬注棟  浄水薬品を注入する機械と送水ポンプを設置しています。
フロック形成池 フロックと呼ばれるにごりのかたまりを大きくしていきます。  洗浄用水槽  ろ過池の砂を洗うための水を貯めておきます。
薬品沈でん池  大きくなったにごりのかたまりをしずめます。  排水池  ろ過池の砂を洗った水を貯めて着水井へ返します。
急速ろ過池  水を砂の層に通してきれいにします。  排泥池  沈でん池から排出された泥を貯めて濃縮槽へ送ります。
塩素注入井 消毒用の薬(塩素)を水に入れてばいきんをやっつけます。  濃縮槽  排出された泥を濃縮します。
低区浄水池  きれいになった水を貯めておきます。  排水処理棟  沈でん池に貯まった泥を処理します。
