4 薬品沈でん池

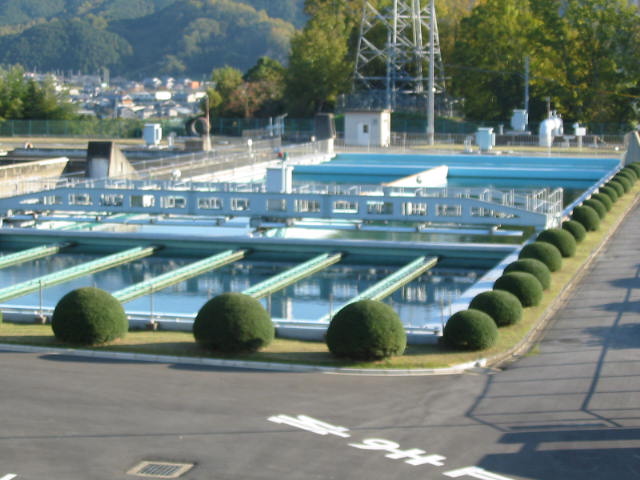

1系薬品沈でん池

1系薬品沈でん池 構  造  RC造  横流式 走行式クラリファイヤー

形  状  巾24.0m×長65.0m×深3.99~1.91m

池  数  3

容  量  6,224m3/池×2池+5,718m3/池×1池
       =18,166m3


1系薬品沈でん池

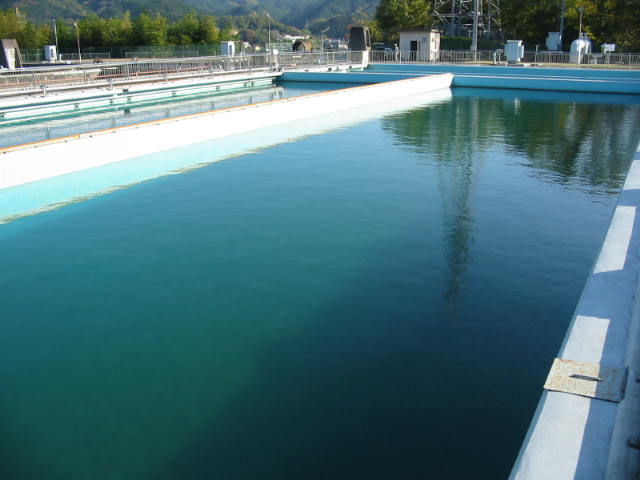

 フロック形成池から来た水の中の固まった不純物を沈でんさせます。

 1系は横流式の薬品沈でん池です。2系の様な傾斜板がない代わりに、流れる距離を長くすることで沈でん時間を長くしています。

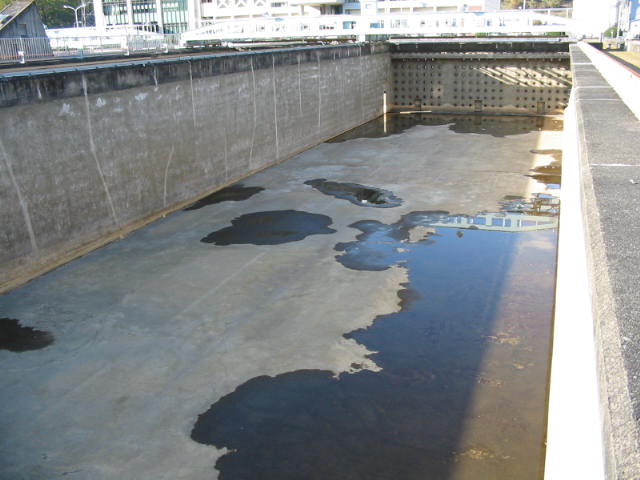

系薬品沈でん池 水がないときの薬品沈でん池です。


1系薬品沈でん池

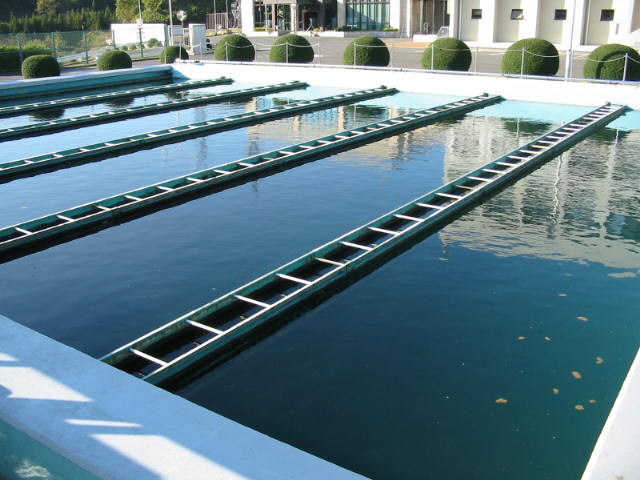

 沈でん池の最終段階です。沈でん池できれいになった水の上澄み部分の水をトラフ(水面の細長い部分)に導きます。




2系薬品沈でん池

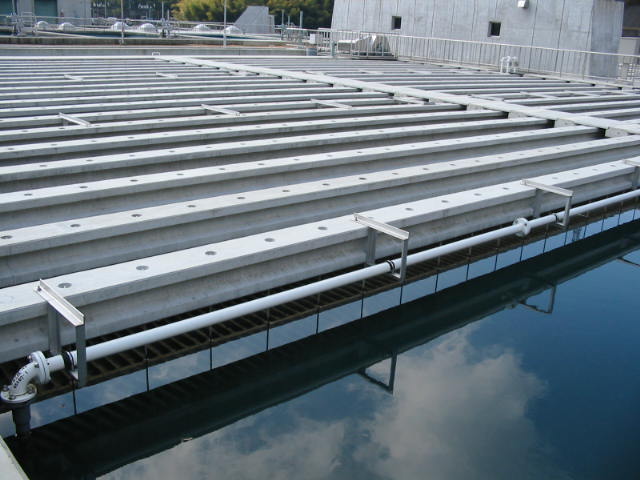

2系薬品沈でん池 構  造  RC造  傾斜板式 リンクベルト

形  状  巾24.4m×長24.0m×深4.4m

池  数  6

容  量  2,577m3/池×6池=15,462m3


2系薬品沈でん池

 フロック形成池から来た水の中の固まった不純物を沈でんさせます。

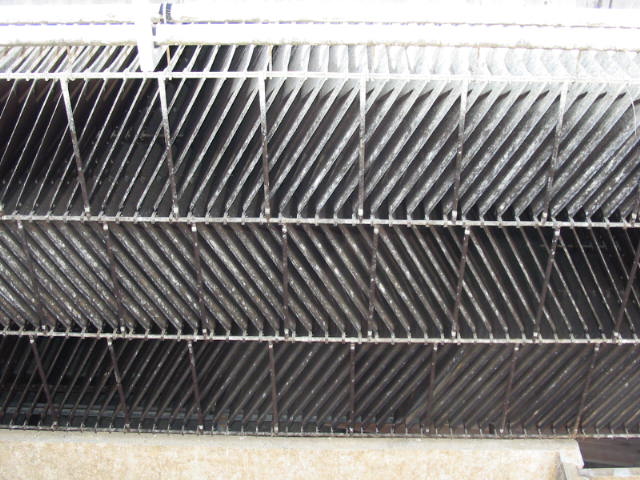

 2系は傾斜板を用いての薬品沈でん池です。これがその傾斜板の断面です。(普段は水中に浸かっています。)



2系薬品沈でん池

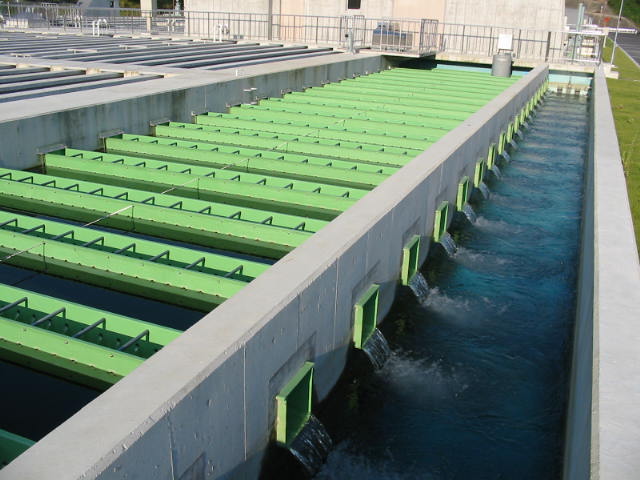

 沈でん池の最終段階です。沈でん池できれいになった水の上澄み部分の水をトラフ(緑色の部分)に導きます。
